一氧化碳恒溫恒濕試驗系統

技術規格書

設計基本思路：

恒溫恒濕系統分成兩個部分：

一、溫濕度恒溫恒濕源（溫濕度發生器）

二、測試箱體

三、恒溫恒濕源與測試箱體之間通過管道連接，一進一出；

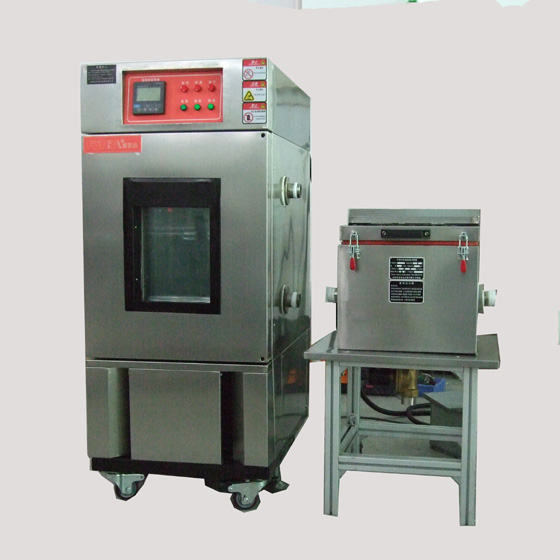

做一個80升的腔體，內外均采用不銹鋼制作，內膽里面安裝好加熱、加濕、降溫等器件、左面做好維修門，頂部安裝控制系統，箱體內持續先均勻的提供20℃，65%RH的恒溫恒濕的環境，然后向箱體內充入一氧化碳氣體，當一氧化碳與箱內環境均勻混合，達到需要的濃度時，停止向箱體內輸送一氧化碳，恒溫恒濕系統繼續工作，啟動外循環風機，把該氣體輸送到測試箱（測試箱的材料采用不銹鋼制作，頂部帶防霧雙層玻璃觀察窗），同時又從測試箱通過管道回到恒溫恒濕箱體內。測試箱體內尺寸為300×300×300，頂部開門，門上設防霧雙層玻璃觀察窗，安裝照明燈；內膽和外殼均采用不銹鋼制作，聚氨酯發泡做保溫材料，開循環風進出風口，用風管與恒溫恒濕源連接；開電纜過線孔，裝好線材后，用硅膠塞密封。

    四、任務量界定（約定的基本項目）

恒溫恒濕試驗源、測試箱體部分由供方提供；其中恒溫恒濕源的制冷、發熱、加濕器、箱體等由供方負責提供、測試箱及開孔、風管由供方提供；恒溫恒濕源的一氧化碳輸入的裝置（可能包括：流量計、壓力開關、流量調節閥、電磁閥等）、清洗氣體輸入裝置及排氣電磁閥等由雙方技術協調；測試箱內風量及風速調節裝置，需方自己提供。

溫濕度恒溫恒濕源技術參數

1.   主要技術參數：

1.1   溫度范圍：-10℃ ~ +50℃；

1.2   工作室尺寸：深500×寬400×高400mm；

1.3   外型尺寸約：深800×寬600×高1300（不含凸出部分）mm；

1.4   波 動 度：≤ 0.5℃；

1.5   溫度偏差：≤±2℃；

1.6   常用溫度濕度范圍點： 20℃，65%RH  ；

1.7   濕度偏差：±5 %；

1.8   安裝電源：220V，50 Hz，約4KW。

2.   空氣調節及制冷系統: Air Conditioning and Refrigerating system

2.1  空調方式：強制通風內循環平衡調溫調濕；

2.2  空氣循環：大容量軸流風機；

2.3  加熱方式：鎳鉻電加熱器；

2.4  制冷系統：意大利阿斯巴拉全封閉壓縮機，1/2P的功率；

2.5  冷卻方式：風冷；

2.6  制 冷 劑：R404A（美國Honywell進口環保冷媒）；

2.7  送 風 機：4”的軸流風機，為測試箱送風；

3． 測控系統：Measuring and Controlling system

3.1  溫度測量：Pt100 鉑電阻；

3.2  濕度測量：Pt100 鉑電阻干濕球法；
3.3  控制器：韓國三元TEMI300領先技術，按鍵式溫濕度程序控制器，程序組12組，共120段；

3.4  供水系統：磁力抽水泵，水位傳感器；

3.5  主要電器：電器件采用施耐德等進口元氣件；

3.6  運行方式：恒定運行+程序運行。

4.  安全保護措施：Safety Device

4.1  整機電源漏電保護，加熱器熔斷絲保護；

4.2  鼓風電機過載；

4.3  制冷機超壓保護；

4.4  制冷機過載保護；

4.5  缺水保護；

5.   設備滿足的試驗方法：Test Standard

5.1  GB/T2423高溫試驗、低溫試驗、恒溫恒濕、交變濕熱試驗；

5.2  GB/T2423.4—93 Db 溫濕度循環試驗，溫度變化試驗；

6.   使用設備的環境條件：Operation Condition

6.1  環境溫度：5 ~ 35℃；

6.2  相對濕度：≤85% R.H

6.3  大 氣 壓：86 ~ 106 kpa；

6.4  安裝電源：220V，50HZ；

7.   室體結構及用料說明：Chamber
7.1  箱體材料：采用優質拉絲不銹鋼板；

7.2  內室材料：采用優質鏡面不銹鋼板；

7.3  保溫材料：硬質聚氨脂發泡；

7.4  觀 察 窗：無；

7.5  充氣孔、換氣孔、排氣孔：ф10；（左側）；

     清洗口（氮氣）及排氣口：ф20；（左側），排氣口設置手動排氣閥；

7.6  測試箱：不銹鋼材料制作，尺寸300×300×300，頂部開門，門上設防霧雙層玻璃觀察窗，

     安裝照明燈；內膽和外殼均采用不銹鋼制作，聚氨酯發泡做保溫材料，開循環風進出風口，

     用風管與恒溫恒濕源連接；開電纜過線孔，裝好線材后，用硅膠塞密封。；

7.7  測試箱工作照明：7W，歐司朗品牌燈管；
