步入式高低溫濕熱試驗室(規格：THPW24m3)
技術規格書

        此款步入式高低溫濕熱試驗室是根據客戶的技術要求和試驗條件定制的，控制方式采用傳統的平衡調溫調濕控制系統（BTHC），以P.I.D.方式控制 SSR,使系統之加熱加濕量等于熱濕損耗量,故能長期穩定的使用.

  一、性能指針:

1、溫度范圍: -20～80℃； 濕度范圍: 20～95%RH；

2、溫度波動度: ±0.5 ℃；

3、控制溫度精度: ≤0.1 ℃；

4、溫度偏差：≤ ±2.0℃；

5、濕度偏差：±3.0%（≥75%RH時）； ±5.0%（≯75%RH時）；

6、升溫時間:由+ 20℃升溫到+80℃約40分鐘，空載；

7、降溫時間:由+ 20℃降溫到-20℃約60分鐘，空載；(指水冷式水溫在25℃,空載時)

8、設備滿足的試驗標準和方法：
      本產品參照以下標準制造：GB10592-89高、低溫試驗箱技術條件； GB10586-89濕熱試驗箱技術條件； 本產品滿足以下試驗方法：GB2423.1-89試驗Aa、Ab

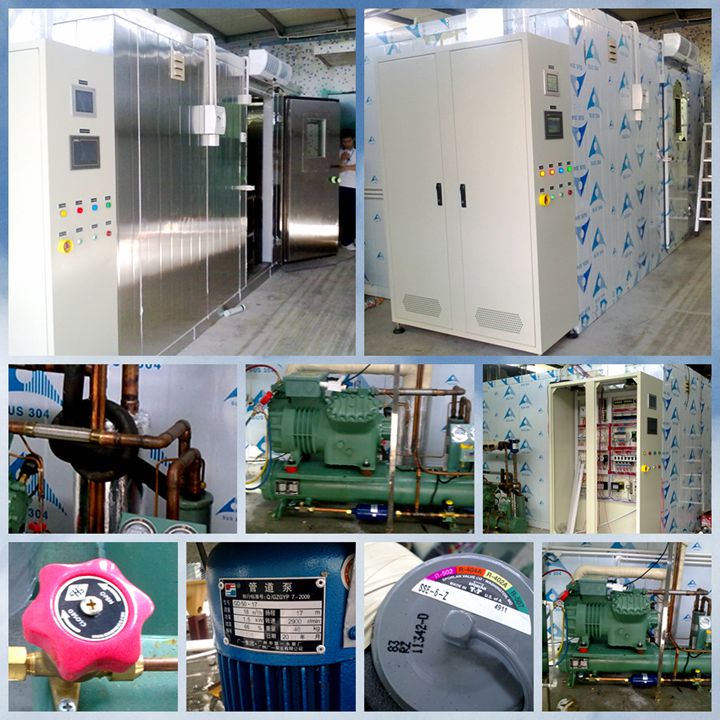

二、結構及材質：試驗箱體為拼裝庫板結構。

1、內箱尺寸: 3000D×4000W×2000H ㎜；

2、外箱尺寸: 3500D×4600W×2300H ㎜；

3、大門尺寸: 單開門，80W×180H ㎝，門上有四層真空玻璃窗口，260×340mm ；

4、內箱材質: 不銹鋼SUS#304，底板1.5mm厚度；

5、外箱材質: 304不銹鋼板材；

6、保溫材質: 高密度硬質Polyurethane 發泡保溫；

7、保溫層：100mm厚度，硬質聚氨酯發泡；

8、加熱器: 防爆型不銹鋼鰭片式電熱器；

9、加濕器: 組合型不銹鋼防腐蝕電熱加濕器

三、送風循環系統:

1、臺制120W耐高溫循環馬達6個，不銹鋼加長軸心；

 2、空調箱側吹+雙層百葉均勻送風方式；

四、冷凍系統:

1、壓縮機:德國比澤爾壓縮機制冷控制濕度（水冷方式）；

2、冷媒: R-404A（環保冷媒）；

3、冷凝器: 水冷殼管式；

4、蒸發器: 高效紫銅管＋鋁鰭片水壓脹管式蒸發器；

5、其它附件: 干燥過濾器、冷媒窗口、修理閥等皆為進口件；

6、膨脹系統: 多回路控制冷媒流量之冷凍能力調節系統；

7、冷凍系統簡單介紹：制冷機組由降溫機組和除濕機組構成。機組與試驗箱體后部用管道連接，在其管道絕對長度5米以內，機組可任意安置。制冷機組與試驗箱體采用分體式結構，以減少制冷機組運行時的震動、噪聲對試驗箱的影響，同時又能保證機組具有良好的通風效果。

8、制冷工作原理：高低溫制冷循環均采用逆卡若循環，該循環由兩個等溫過程和兩個絕熱過程組成，其過程如下：制冷劑經壓縮機絕熱壓縮到較高的壓力，消耗了功使排氣溫度升高，之后制冷劑經冷凝器等溫地和四周介質進行熱交換將熱量傳給四周介質。后制冷劑經截流閥絕熱膨脹做功，這時制冷劑溫度降低。最后制冷劑通過蒸發器等溫地從溫度較高的物體吸熱，使被冷卻物體溫度降低。此循環周而復始從面達到降溫之目的。

五、控制系統：

1.溫濕度控制器:觸摸屏顯示和控制,雙路PID控制輸出,采用固態繼電器方式輸出；韓國原裝進口TEMI880彩色液晶顯示觸控式控制器,中英文轉換， 256×128點廣視角,高對比附背光功能之大型LCD顯示器；

     1.1 控制器規格:

     .精度: 溫度±0.1%+1digit F.S, 濕度±1%R.H.+1digit F.S.

     .分辨率:溫度0.1℃或濕度0.1%R.H.

     .溫度斜率:0.1～9.9℃可設定

     .濕度斜率:00～99%(RH)可設定

     .具有上下限待機及警報功能

     .兩種溫濕度入力信號選擇PT 100Ω或mv二種選擇

     .溫濕度變換出力:10mv/1℃, 10mv/1%RH

     .9組P.I.D控制參數設定,P.I.D自動演算

     .干濕球自動校正

     1.2畫面顯示功能:

          .采畫面對談式,無須按鍵輸入,屏幕直接觸摸選項

          .溫濕度設定(SV)與實際(PV)值直接顯示

          .可顯示目前執行程序號碼,段次,剩余時間及循環次數

          .運轉累計時間功能

          .溫濕度程序設定值以圖形曲線顯示,具實時顯示程序曲線執行功能

          .具單獨程序編輯畫面,每頁可輸入5個段次溫濕度,時間

          .定點或程序動作狀態顯示

          .中英文顯示

         .屏幕可作背光調整

         .屏幕顯示保護功能可做定時,TIMER或手動關閉設定

     1.3程序容量及控制功能:

          .可使用的程序量:最大120組

          .可使用的記憶容量:1200SEGMENTS

          .可重復執行命令:每一個命令可達999次

          .程序之制作采對談式,具有編輯,清除,插入等功能

          .具2組時間信號輸出控制(可控制待測物ON/OFF動作)

          .程序執行中具有跳文件,保持功能

          .SEGMENT時間設定 0～99Hr59min

          .具有斷電程序記憶,復電后自動啟動并接續執行程序功能

          .具RS-232C通訊接口(軟件另售)

          .程序執行時可實時顯示圖形曲線

          .具有預約啟動及關機功能

          .具有日期,時間調整功能

          .按鍵及畫面鎖定(LOCK)功

 2.傳感器:采用Pt-100(DIN規格A級)干濕球法測量溫濕度，數量1套（每套3只，1只為干溫、1只為濕溫、1只為超溫保護）；

 3.安全裝置:

3.1 超溫保護器：防止箱內空氣溫度過高損壞試驗物品；

3.2 及空焚防止保護器：防止加熱器溫度過損壞加熱加濕器；

3.3 欠相逆相保護開關；

3.4 陶磁快速保險絲；

3.5 缺水保護開關；

3.6 壓縮機高壓保護開關；

3.7 壓縮機過熱保護開關；

3.8 壓縮機過電流保護開關；

3.9 防反鎖門：室內外均可開啟；

3.10 無熔絲開關；

3.11 線路保險絲及全護套式端子；

3.12 蜂鳴器；

3.13 壓力平衡閥。

4.水路系統：1套，磁力泵自動抽水，水位浮球傳感器控制水位；

5.除濕系統：1套，光管冷凍除濕裝置；

6.主要電器：電器件采用施耐得等進口元氣件；

7.運行方式：恒定運行、程序運行。

六、附屬部件：

1.照明燈位于門觀察窗上，11W×2只；

2.冷卻塔20T，現場安裝；（需方負責）

3.冷水循環水泵：1個；（需方負責）

4.冷氣機組安裝架子：1個；

七、使用條件：（需方負責）

1.電源：AC 3Ф4W 380V 50HZ，約30KW；

2.水源：1/2〞自來水管接至水塔和純水機附近；

3.排水溝或水箱：及時將箱內凝水排出。

4.循環冷卻水：1〞水管接至機器附近。

八、保修期:

除天災、電力異常、人為使用不當及保養不當造成之損壞外，本公司一年內完全免費維修，終身維護.
