序

項目

內容

1

型號概述

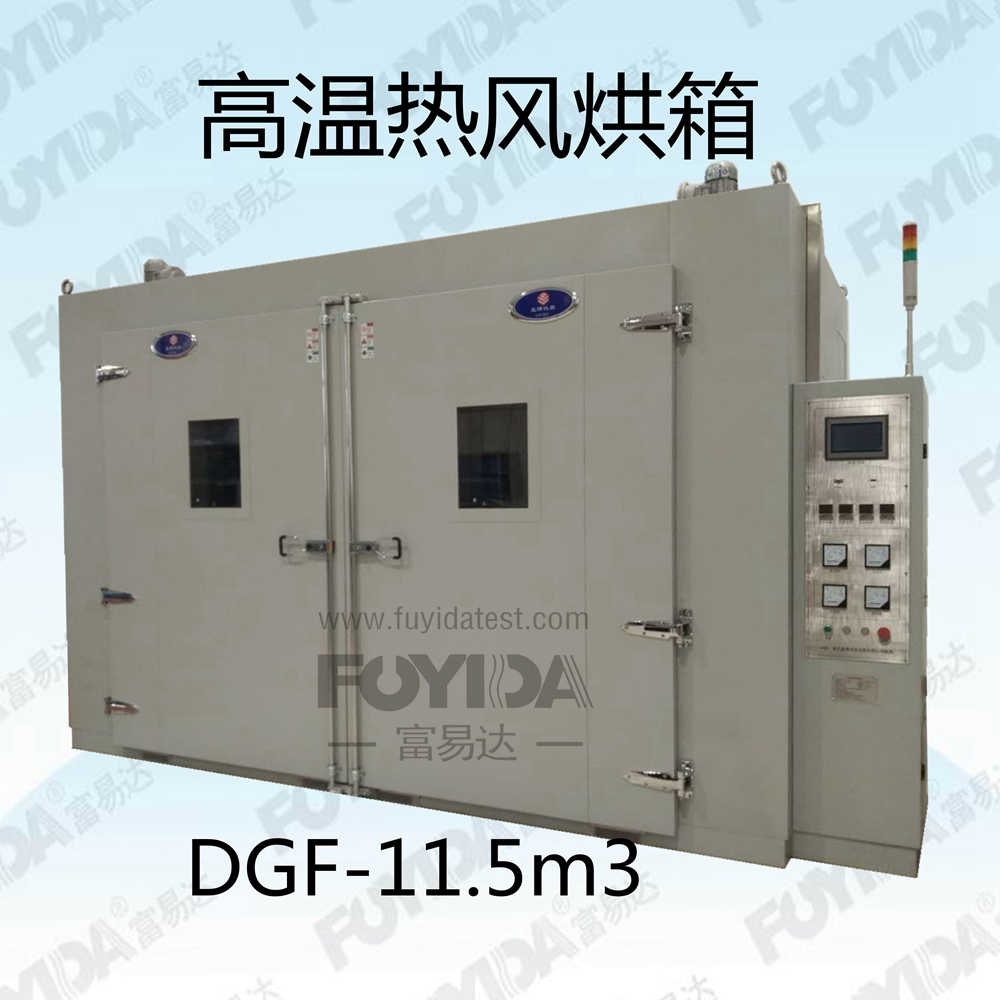

 DGF - 11.2M³

工作室總容積：11.2m³
溫度上限：200℃

用途

大型高溫烘箱是按照國標（JB/T 5520-91干燥箱技術條件）要求設計制造，廣泛適用于食品、化工、衛生、電子、機電、醫療制藥、科研實驗室等相關生產、研究領域。用于對物品的干燥、烘焙、熱處理等。

3

特點

①采用獨特的風道風道結構設計，工作室內部水平走風，溫度控制穩定、溫場均勻。制造工藝規范，外型美觀、操作維護方便，買方只需提供電力和滿足要求的工作環境即可。

②驅動風機運行電機采用防爆型電機，滿足特種環境下防爆要求。

③零部件的配套與組裝匹配性好，主要功能元器件均采用具有國際先進水平的原裝件。

④配置耐高溫硅橡膠密封條，人性化的環保意識，保護使用人員的身體健康。

⑤箱門配置雙層鋼化玻璃觀察窗，可直觀烘焙情況。另外，配套兩輛烘焙小車，帶萬向輪，操作方便。

⑥在烘箱背部設有500x500mm安全門泄壓門，可以意外狀況下讓工作室內膨脹的氣體自動排出。

4

高可靠性控制

①彩色液晶觸摸屏輸入+PLC的溫度程序控制器控制溫度，配置一法國施耐德為主的電器執行器件，系統全自動控制，運行可靠性高。

②本設備配置60kW螺旋翅片加熱管，分多組電路并聯，可克服由于加熱器單支或多支損壞而不升溫工作，保障生產線長期不停機使用。

③本設備配置的4×2臺電機分組并聯，同樣克服由于單臺或多臺風機損壞而鼓風不工作，保障生產線不停機使用。

5

操作簡單

7"彩色液晶觸摸屏輸入人機對話模式，控制器菜單欄中文顯示，觸摸屏輸入操作便捷。

6

工藝數據追溯性

在觸摸屏菜單欄上烘焙過程以圖表、數據方式記錄存儲，可實時查看。也可通過配備USB接口，導出記錄數據儲存，便于軍工生產工藝的數據可追溯性。

7

工作原理說明

該產品主要由電加熱系統、風機循環系統以及電氣控制系統組成。

⑴大門及保溫密封材料：雙開門結構，高密度玻璃纖維保溫，隔熱保溫效果好，門密封采用耐高溫硅橡膠密封條。

⑵物料烘焙小車：配備兩輛物料車，荷載1噸（按照需方要求設計）。內部軌道槽對接入口為喇叭形開口能很好對接小車輪子，確保料車進出時不跑偏，方便自如；大門下部采用硅橡膠板對軌槽開口進行密封處理，保證其密封性能。

⑶電加熱器系統控制原理：采用BTC平衡式調溫控制方式。該方法既指在控制系統根據設定的溫度點通過PID自動運算輸出的結果去控制加熱器的輸出量，以補償散熱損失，最終達到一種動態平衡的控制手段。

⑷風機循環系統：空氣調節間置有離心式多翼式風機，采取水平風道強制密閉循環方式推動循環氣流經過加熱器至工作室均勻送風受熱無死角，保證溫度均勻性。

序

項目

內容

1

工作室尺寸

2000×2800×2000mm(深×寬×高)；

外形尺寸

約2260×3640×2420mm(深×寬×高)；

溫度范圍

R.T.（室溫）+10℃ ～ 200℃（可調）；

溫度波動度

±0.5℃；

均勻度

≤±5℃；

溫度偏差

≤±5℃；

溫度過沖

≤2℃；

升溫時間

1～5℃/min可調；

外壁溫度

≤R.T+40℃；

負載

鋼件2噸；

整機噪音

≤60dB；

電源

AC380V±10%，50Hz±1Hz，三相五線制；

功率

60kW；

2

本設備不能放置含有易燃、易爆或會產生揮發、腐蝕性氣體的物品進行試驗或存儲；

3

以上指標均是在室溫為+25℃，無試樣條件下測得的數值。

序

項目

內容

1

執行標準

JB/T 5520-91  干燥箱技術條件；

2

驗收標準

GB/T5170—95環境試驗設備基本參數檢測方法。

序

項目

內容

1

大氣環境

環境溫度：0℃～+40℃，相對濕度：≤90% RH；

氣壓：86kPa～106kPa；

2

場地

設備周圍留有適當的使用及維護空間，如下圖所示：

地面平整，通風良好，設備周圍無強烈振動，設備周圍無強電磁場影響，設備周圍無易燃、易爆、腐蝕性物質和粉塵存在。

3

電源

AC380V±10%，50Hz±1Hz；

4

功率

60kW；

5

接地

接地電阻小于4Ω，接地螺栓在箱體底座右后方。

序

項目

內容

1

結構方式

整體式箱體結構，箱體、加熱系統、風機循環系統、電氣控制系統一體化設計，結構緊湊，安裝、操作方便；設備頂部設計有吊裝吊環，方便設備移動和就位。

外殼

1.5mm冷軋鋼板，外表面噴塑處理；

烘箱箱體及門內骨架

均采用方管、槽鋼等型材拼接成型后靜電噴漆防銹處理。

保溫層

耐高溫超細玻璃纖維，保溫隔熱效果好；

內壁

1.5mm不銹鋼板；

工作室底部

3mm防滑不銹鋼板；

2

大門結構及密封條

雙開門結構，高密度玻璃纖維保溫，隔熱保溫效果好，門密封采用耐高溫硅橡膠密封條，耐溫使用300℃以上。

3

觀察窗

在烘箱每扇門上緣安裝有雙層耐溫鋼化玻璃觀察窗，可直觀烘焙情況。

4

電氣控制柜

電氣控制柜安裝與箱體右側（見設計示意圖），柜內安裝有配電盤等。

5

物料烘焙小車

配備兩輛1798×1200×1890mm（長×寬×高）烘焙小車，荷載1噸（按照需方要求設計）。內部軌道槽對接入口為喇叭形開口能很好對接小車輪子，確保料車進出時不跑偏，方便自如；大門下部采用硅橡膠板對軌槽開口進行密封處理，保證其密封性能。

每輛小車配備2塊擱板，單層承重≤250kg。固定擱板的隔層采用多層設計，擱板上下間距可調。

6

安全排氣裝置

在烘箱背部設有500×500mm安全門，可以讓工作室內膨脹的氣體自動排出。

7

其它配置

①換氣裝置1套，手動調節換氣量，此排氣口可連接煙道使烘焙的濕氣或廢氣排出室外，也利于散熱及廢氣的及時排出；

②Φ100mm測試引線孔1個，安裝在箱體后壁，帶不銹鋼密封蓋子；

③電源線1條長5米三相五線制國標護套線。

序

項目

內容

1

調控方式

BTC平衡式調溫控制方式；該方法既指在控制系統根據設定之溫度點通過PID自動運算輸出的結果去控制加熱器的輸出量，以補償散熱損失，最終達到一種動態平衡的控制手段。

控制方式

PID+PWM+ SSR進行無觸點過零觸發驅動加熱器工作，無接觸火花和噪音，使用壽命長；

2

空氣熱風循環裝置

空氣調節間置有烘箱頂部兩側的（4×2）防爆電機驅動不銹鋼離心式多翼式風機，采取獨特的風道強制密閉循環方式推動循環氣流經過加熱器吸收熱能至工作室水平送風（見附風循環示意圖），形成強制送風循環大大提高了空氣流量及與加熱器熱交換能力，從而大幅度改善了烘箱的溫度均勻性。

3

循環電機

驅動風機運行，風葉采用離心式電機（防爆等級EXdIIBT4）。

4

加熱裝置

采用不銹鋼螺旋翅片式加熱器，通過支架及導線連接，分布于風道內調控穩定散熱均勻。

序

項目

內容

1

控制界面

彩色液晶觸摸屏輸入+PLC的溫度程序控制器，配置一法國施耐德為主的電器執行器件，系統全自動控制，運行安全性、可靠性高。具有數字顯示、數字設定、專家PID運算功能、PID自整定功能。操作簡便，控制可靠。實現熱風循環加熱、保持恒溫等不同狀態的自動控制。

2

風機及加熱器控制特點

①本設備配置60kW加熱管，分多組電路并聯，可克服由于加熱器單支或多支損壞而不升溫，保障生產線使用。

②本設備配置的4×2臺電機分組并聯，克服由于單臺或多臺風機損壞而加鼓風不工作，保障生產線使用。

3

可編程控制

（0～150）組程式，每組別（0～50）段。

4

面板附屬顯示

獨立超溫保護、電壓表×1、電流表×3；

5

獨立超溫保護

控制面板設計有獨立的超溫保護系統（二次儀表），溫度出現超溫異常時三色指示燈柱能發出聲光報警并自動切斷加熱電源。

6

傳感器

PT100鎧裝鉑金電阻5支，實時監測工作室內部溫度均勻性。

7

分辨率

0.01℃；

8

運行方式

程序方式、定值方式 ；

9

控制方式

BTC平衡調溫控制方式，控制器PID自動整定調節；

溫度自整定功能：按下此“溫度演算”按鈕，從當前設定溫度值執行(整定)或取消(整定)自動調整。

10

歷史曲線數據記錄、存查詢功能

可記錄或保存設備的設定值、采樣值及采樣時刻的時間，并可顯示實時數據。

11

接口

配備USB接口，記錄數據的能夠通過U盤存儲及導出進行分析打??；

12

安全

人員安全：接地、漏電保護；

烘箱安全：防爆卸壓門、急停保護；

試件安全：超溫保護；

工作指示：三色指示燈柱：

①綠色：烘箱在正常工作狀態；

②黃色：工作結束或運行待機；

③紅色：故障報警。

13

報警

當出現上述故障時，控制系統自動切斷干燥箱電源或并發出聲音報警。

序

項目

內  容

1

管理體系

①質量保證體系嚴格按照ISO9001-2008（認證證書編號NOA1716011）之要求執行；

②環境管理體系嚴格按照ISO14001-2004（認證證書編號NOA1716012）之要求執行；

③職業健康安全管理體系嚴格按照OHSAS18001-2007（認證證書編號NOA1716013）之要求執行；

2

驗收標準

按照雙方簽訂的技術協議書驗收，檢驗方法參照GB/T5170-2008相關標準規定的方法。

驗收方法

在需方現場進行正式驗收。

需方如需請第三方（具有資質能力的技術質量監督部門）參與驗收，其費用由需方承擔。

序

項目

內容

1

包裝

木箱包裝，滿足QB/GB005-2015要求。

運輸

公路運輸；

2

主機

GB-DGF2-11.2M³大型高溫烘箱1臺；

3

隨機附件

裝箱單 1份；

產品合格證1份；

產品質保書（卡）1份；

使用說明書及操作維護手冊、電器原理圖1份；

烘焙小車：2輛，置物擱板2×2塊。
